ERWIN 의 간단한 사용법 알아보자.
1. 리버스 엔지니어링으로 ERD 가져오기
기존에 개발된 RDBMS 가 있다면, 리버스 엔지니어링으로 연결하면 ERD 를 자동으로 그려준다.

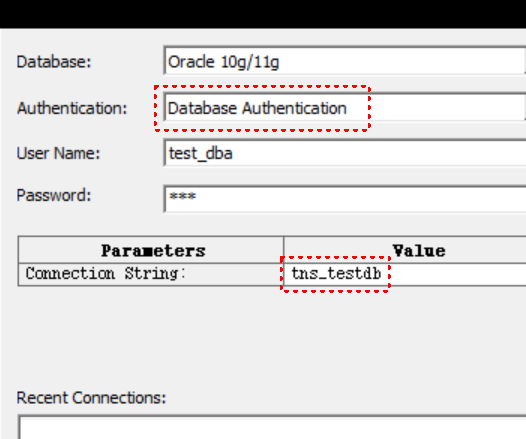

- 디비 연결 부분
tools -> reverse engineering
database authentication 을 선택하는 경우, oracle client 가 설치되어 있어야 하고
(oracle client, server) 버전과 (client, erwin) bit (64 or 32) 까지 맞춰주어야 한다.
2. 데이터 타입 보이게 설정
디폴트로는 이름만 보이게 되어있다.
format -> entity display -> attribute datatype

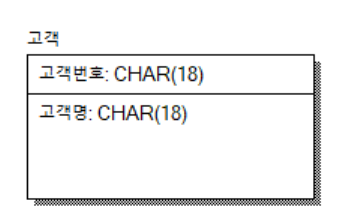

선택하면 datatype 까지 보인다.
3. NSM 사용 하기
logical 명과 physical 명을 다르게 설정하고 싶다면 nsm 을 사용하면 간단하게 할수있다.
1) csv 만들기
간단하게 테스트 하기 위해 한 테이블만 아래와 같이 샘플 데이터를 만든다.
로지컬이름,physical_name,blank,apply
고객,cust,,
고객번호,cust_no,,
고객명,cust_nm,,
* 디폴트로 저장하면 한글이 import 시에 아래처럼 깨지게 된다.
안깨지게 하려면 .csv 로 다른 이름으로 저장할때 utf-8 로 저장해야한다.
인코딩 에서 유니코드 선택

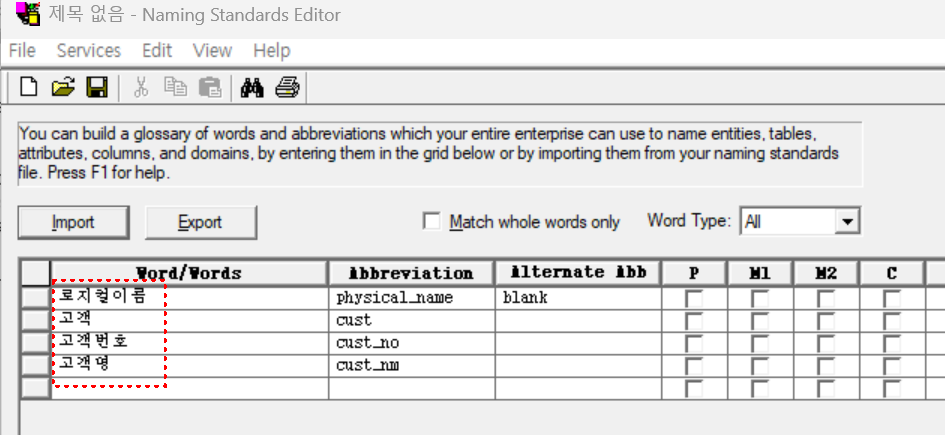

한글 인식이 잘 되었다.
2) import

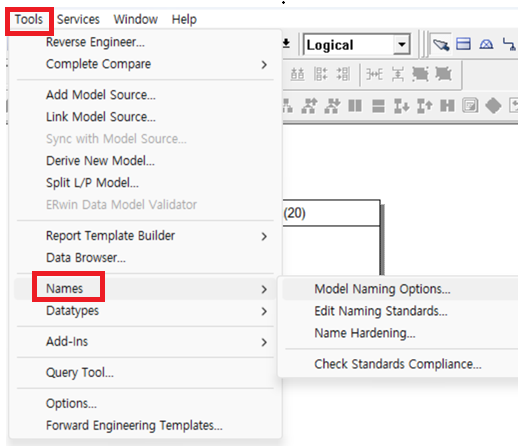

names -> edit naming standards

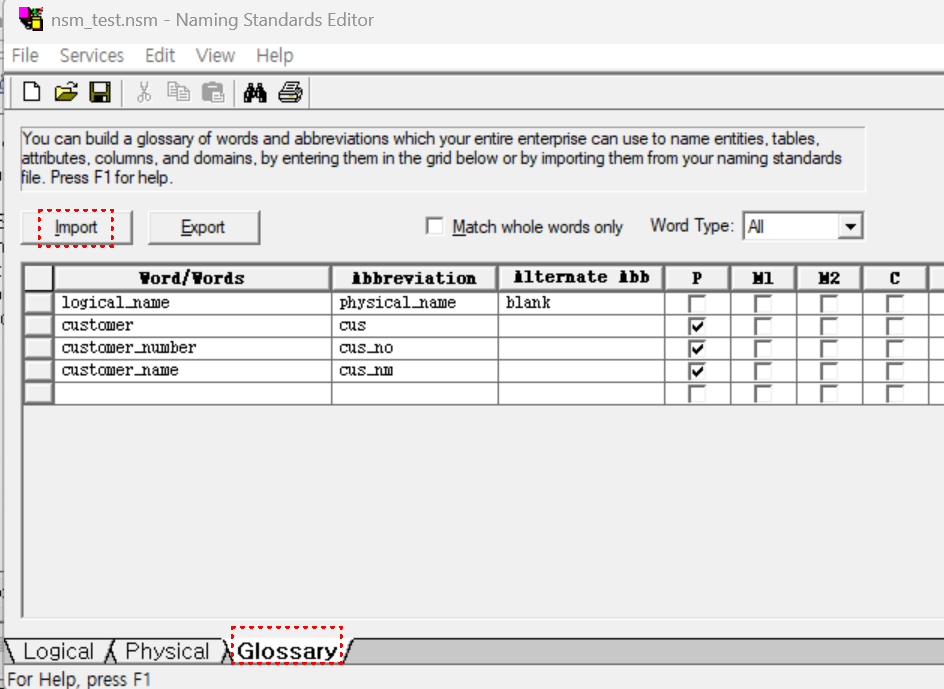

glossary -> import => nsm 파일 만들기
model naming options -> name mapping 에서 attribute to column 에 체크

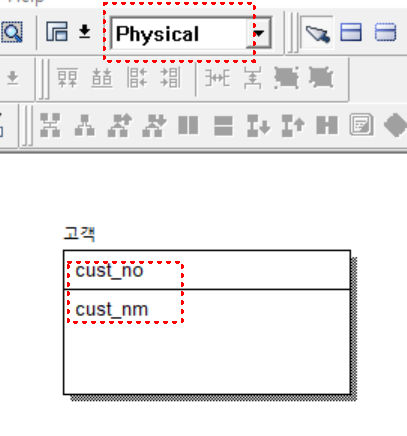

physical 에서 영문으로 바뀌었다.
